Распиновка Android магнитолы

Android-магнитолы становятся стандартом для современных автомобилей, предлагая расширенный функционал и интеграцию со смартфонами. Однако их установка требует понимания принципов подключения и правильной распиновки разъемов. Ошибка в подключении может привести к выходу устройства из строя или повреждению электроники автомобиля. В этом руководстве вы найдете полную информацию о распиновке андроид магнитолы, схемах подключения и цветовой маркировке проводов.

Что такое распиновка магнитолы и зачем она нужна

Распиновка магнитолы — это схема расположения контактов в разъеме устройства, определяющая назначение каждого провода. Знание распиновки критически важно для:

• Правильного подключения питания — предотвращает короткое замыкание и сохраняет настройки.
• Корректной работы акустики — обеспечивает правильную фазировку динамиков.
• Сохранения дополнительных функций — подсветка, управление усилителем, антенна.
• Совместимости устройств — адаптация под конкретную модель автомобиля.

Android-магнитолы, как и обычные автомагнитолы, используют стандартизированные разъемы ISO, что упрощает процесс установки.

Стандарты разъемов: 1DIN и 2DIN

Размеры и применение

Андроид магнитолы выпускаются в двух форм-факторах:

1DIN (Single DIN):

• Размеры: 180 × 50 мм
• Подходит для большинства автомобилей
• Компактный дизайн с меньшим дисплеем (обычно 7 дюймов выдвижной)

2DIN (Double DIN):

• Размеры: 180 × 100 мм
• Высота в 2 раза больше стандарта 1DIN
• Большой дисплей (7-10 дюймов)
• Требует соответствующее посадочное место в приборной панели

Большинство современных Android-магнитол производятся в формате 2DIN, так как требуют пространства для сенсорного экрана.

Типы коннекторов

Android-магнитолы оснащаются:

1. Универсальным ISO-разъемом — европейский стандарт ISO 10487, совместимый с большинством автомобилей.
2. Фирменным коннектором — используется в брендовых устройствах (Pioneer, Sony, JVC), требует переходника для подключения к ISO.

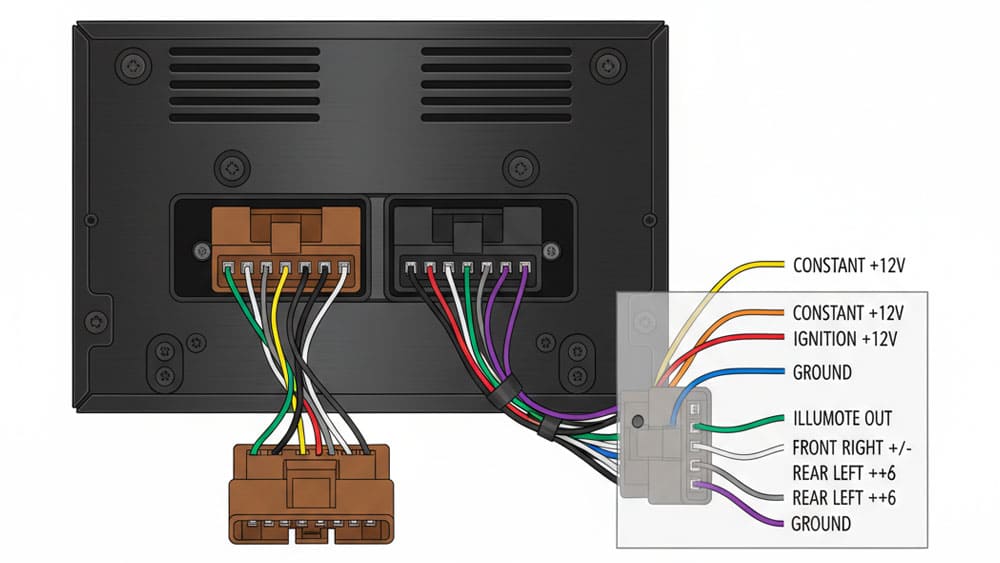

ISO разъем магнитолы: распиновка и назначение

Структура ISO-Разъема

Стандартный ISO-разъем состоит из двух частей:

• Разъем A (верхний) — силовое питание и управление (обычно коричневого цвета)
• Разъем B (нижний) — акустические выходы на динамики (обычно черного цвета)

Каждый разъем содержит 8 контактов, пронумерованных от 1 до 8.

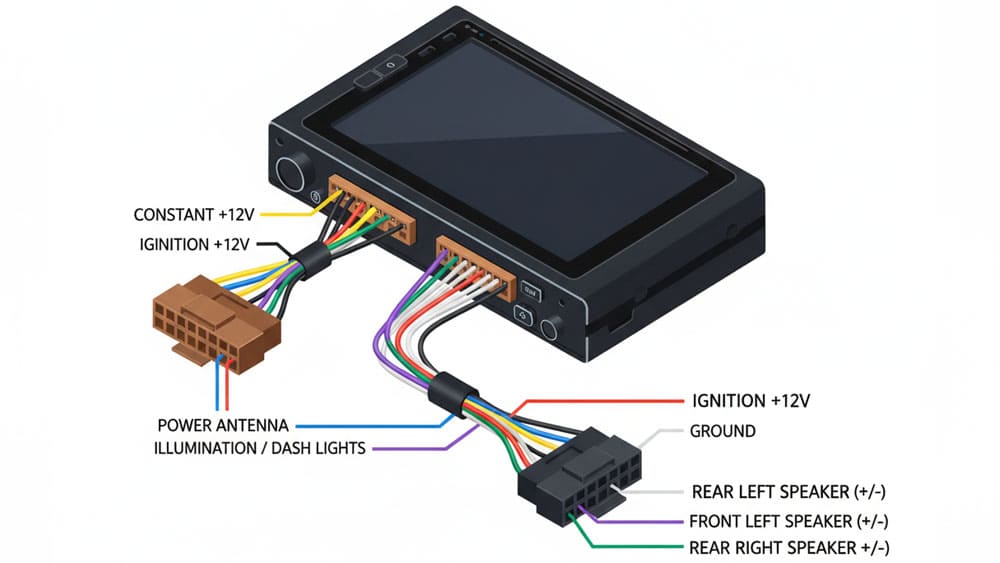

Распиновка разъема A: силовое питание

Распиновка разъема A: силовое питание

Схема контактов и цвета проводов

Контакт	Цвет провода	Назначение	Напряжение
1-3	Резервные	Дополнительные функции	—
4	Желтый	Постоянное питание (Battery +12V)	+12V
5	Синий с белой полосой	Управление антенной/усилителем	+12V при вкл.
6	Оранжевый	Подсветка дисплея	+12V от габаритов
7	Красный	Зажигание (ACC +12V)	+12V при зажигании
8	Черный	Масса (Ground)	—

Детальное описание проводов питания

Желтый провод (Battery):

• Постоянное подключение к аккумулятору через предохранитель 10-15A
• Обеспечивает питание памяти настроек Android-системы
• Сохраняет часы, радиостанции, параметры звука
• Критично: Без этого провода магнитола будет сбрасывать настройки при выключении зажигания

Красный провод (ACC):

• Подключается через замок зажигания
• Активирует основное питание устройства
• Предотвращает разряд аккумулятора при длительной стоянке

Черный провод (Ground):

• Подключается к кузову автомобиля (масса)
• Место подключения должно быть очищено от краски и коррозии
• Качественное заземление критично для стабильной работы

Синий с белой полосой (Remote):

• Подает управляющий сигнал +12V на внешний усилитель при включении магнитолы
• Управляет активной антенной (выдвижение при включении)
• Ток нагрузки: до 300mA

Оранжевый провод (Illumination):

• Синхронизирует яркость подсветки дисплея с габаритными огнями
• Позволяет автоматически переключать дневной/ночной режим экрана

Коричневый провод (Mute):

• Некоторые модели используют этот контакт для отключения звука при телефонном звонке
• В Android-магнитолах часто не задействован

Две системы подключения питания

Система 1: Постоянное питание (желтый + красный вместе)

• Оба провода подключаются напрямую к аккумулятору
• Магнитола работает независимо от зажигания
• Минус: Риск разряда аккумулятора при длительном использовании
• Применение: Редко используется для Android-магнитол из-за высокого энергопотребления

Система 2: Питание через зажигание (рекомендуется)

• Желтый — к аккумулятору, красный — через замок зажигания
• Магнитола включается только при включенном зажигании
• Android-система переходит в режим ожидания при выключении зажигания
• Плюс: Защита от разряда, сохранение настроек, быстрая загрузка из режима сна

Распиновка разъема B: акустические выходы

Схема подключения динамиков

Контакт	Цвет провода	Динамик	Полярность
1	Фиолетовый	Правый задний	+
2	Фиолетовый с черной полосой	Правый задний	— (масса)
3	Серый	Правый передний	+
4	Серый с черной полосой	Правый передний	— (масса)
5	Белый	Левый передний	+
6	Белый с черной полосой	Левый передний	— (масса)
7	Зеленый	Левый задний	+
8	Зеленый с черной полосой	Левый задний	— (масса)

Правила подключения акустики

Цветовая маркировка:

• Провода сплошного цвета — положительный полюс (+)
• Провода с черной полосой — отрицательный полюс (-), подключение к массе динамика

Важные принципы:

• Соблюдайте полярность для правильной фазировки динамиков
• Неправильное подключение приводит к потере басов и искажению звука
• Мощность выходов Android-магнитол: обычно 4×45-50W

Подключение сабвуфера:

• Android-магнитолы имеют отдельный линейный выход RCA для сабвуфера
• Маркировка: SUB OUT или SW OUT
• Для активного сабвуфера используйте линейный выход
• Для пассивного потребуется внешний усилитель

Особенности распиновки Android магнитол

Android-магнитолы расширяют стандартную ISO-распиновку дополнительными разъемами для современного функционала. Обязательным элементом является коаксиальный разъем GPS-антенны (обычно FAKRA или SMA), без которого невозможна корректная работа навигации. Большинство моделей оснащаются 2-4 USB-портами для подключения флешек, 4G-модемов и смартфонов через Android Auto. Для камеры заднего вида предусмотрен отдельный видеовход AV-IN (RCA) и управляющий провод REVERSE, который подключается к фонарю заднего хода. Продвинутые модели поддерживают подключение к CAN-шине автомобиля для считывания параметров и управления штатными системами.

Для качественного звучания Android-магнитолы оснащаются линейными выходами RCA с выходным напряжением 2-4V. Стандартная конфигурация включает пары разъемов Front и Rear для передних и задних каналов, а также отдельный выход Subwoofer для сабвуфера. Эти выходы предназначены для подключения внешних усилителей мощности, что обеспечивает передачу сигнала без искажений. Некоторые модели дополнительно имеют центральный канал и выход для активного сабвуфера с регулируемым фильтром низких частот.

Беспроводные модули Wi-Fi и Bluetooth требуют подключения внешних антенн для стабильного приема сигнала. Разъемы антенн обычно расположены на задней панели магнитолы и представляют собой миниатюрные коаксиальные коннекторы. Для рулевого управления предусмотрен отдельный вход, позволяющий сохранить штатные кнопки на руле после замены магнитолы. Качественные Android-магнитолы также имеют выход для подключения TV-тюнера и вход AUX для внешних источников аудио.

Распиновка популярных брендов Android магнитол

Универсальные китайские Android Head Units

Большинство китайских Android-магнитол используют стандартную ISO-распиновку с дополнительными разъемами:

• Основной ISO-коннектор (питание + акустика)
• GPS-антенна (FAKRA)
• USB × 2-3
• AV-IN для камеры
• Радио антенна (стандартный штекер)

Брендовые Android Магнитолы

Pioneer Android Head Units:

• Используют фирменный 16-20 pin разъем
• Требуют переходник ISO → Pioneer
• Контакты 1-2: управление антенной
• Контакты 3-11: динамики
• Контакты 12-16: питание и управление

Sony XAV Series:

• Фирменный 20-pin разъем
• Переходник обязателен для ISO
• Дополнительный разъем для камеры и USB

Alpine Android Units:

• 16-pin коннектор
• Отдельный разъем для рулевого управления

Пошаговая инструкция: подключение Android магнитолы

Этап 1: Подготовка

1. Отключите клемму аккумулятора (минусовую) — безопасность превыше всего
2. Извлеките штатную магнитолу из посадочного места
3. Изучите разъемы автомобиля — определите наличие ISO-гнезда
4. Подготовьте необходимые переходники (если ISO отсутствует)

Этап 2: Подключение Питания

1. Желтый провод → постоянный +12V от аккумулятора через предохранитель 15A
2. Красный провод → +12V через замок зажигания (провод ACC)
3. Черный провод → масса кузова (очистите место контакта)
4. Синий провод → к усилителю (если есть) или оставьте изолированным
5. Оранжевый → к габаритным огням (опционально)

Этап 3: Подключение Динамиков

1. Соедините провода согласно цветовой маркировке
2. Используйте клеммы или пайку для надежного контакта
3. Изолируйте все соединения термоусадкой
4. Проверьте правильность фазировки (все динамики должны «толкать» одновременно)

Этап 4: Дополнительные Подключения

1. GPS-антенна — установите на приборной панели, избегая металлических поверхностей
2. Камера заднего вида — проложите кабель к багажнику, подключите провод REVERSE к фонарю заднего хода
3. USB-удлинители — разместите в удобном месте (бардачок, подлокотник)
4. Микрофон — закрепите возле водителя для громкой связи

Этап 5: Проверка и Настройка

1. Подключите клемму аккумулятора
2. Включите зажигание — Android-магнитола должна загрузиться
3. Проверьте работу всех динамиков через баланс/фейдер
4. Настройте GPS (первый запуск может занять до 5 минут для захвата спутников)
5. Откалибруйте камеру заднего вида

Частые ошибки при подключении

При самостоятельной установке Android-магнитолы даже опытные автолюбители допускают типичные ошибки, которые приводят к некорректной работе устройства. Понимание этих проблем и способов их решения поможет избежать повреждения оборудования и сэкономит время на диагностику. Рассмотрим наиболее распространенные ошибки подключения и их решения.

Ошибка	Симптомы	Причина	Решение
Перепутаны желтый и красный провода	Магнитола сбрасывает настройки при выключении зажигания; быстрый разряд аккумулятора; Android-система не переходит в режим ожидания	Желтый (постоянное питание) подключен к ACC, красный (зажигание) — к аккумулятору	Поменять местами желтый (к аккумулятору постоянно) и красный (через замок зажигания) провода
Неправильная полярность динамиков	Слабые басы; “плоский” звук без объема; искажения на высокой громкости; противофазное звучание	Провода с черными полосами (минус) подключены к плюсовым клеммам динамиков	Проверить соответствие: сплошной цвет — плюс динамика, цвет с черной полосой — минус динамика
Плохое заземление	Помехи и треск в динамиках; нестабильная работа устройства; самопроизвольные перезагрузки; некорректное отображение на дисплее	Черный провод подключен к окрашенной поверхности; слабый контакт; коррозия в точке заземления	Подключить черный провод к чистому металлу кузова, зачистив точку контакта до блеска; использовать надежный болт массы
Превышение мощности акустики	Искажения звука на средней и высокой громкости; перегрев магнитолы; срабатывание встроенной защиты; выключение устройства	Подключены динамики с импедансом 2 Ом; общая нагрузка превышает возможности встроенного усилителя	Использовать динамики 4-8 Ом; для низкоомных динамиков применять внешний усилитель
Отсутствие предохранителя на питании	Риск возгорания проводки; невозможность защиты при коротком замыкании; повреждение магнитолы	Желтый провод подключен к аккумулятору напрямую без защиты	Установить предохранитель 10-15A на расстоянии не более 30 см от аккумулятора
GPS-антенна установлена неправильно	Нет сигнала GPS; долгий поиск спутников (более 10 минут); навигация не работает	Антенна размещена под металлической поверхностью; экранирована тонировкой с металлизацией	Установить GPS-антенну на пластиковую часть торпедо; избегать металлических поверхностей и атермальных стекол

Избежать этих ошибок поможет внимательное изучение схемы подключения и использование мультиметра для проверки напряжений. Всегда тестируйте систему перед окончательной сборкой панели, чтобы иметь возможность быстро исправить недочеты.

Советы по оптимальному подключению

Качество Соединений

• Используйте пайку вместо скруток для критичных соединений (питание, акустика)
• Применяйте термоусадочную трубку для изоляции
• Качественные обжимные клеммы предпочтительнее дешевых зажимов

Защита от Помех

• Прокладывайте силовые провода отдельно от акустических и сигнальных
• Используйте экранированные RCA-кабели для подключения усилителя
• Установите ферритовые кольца на провода питания при наличии помех

Организация Проводки

• Закрепите провода стяжками, избегайте свободного провисания
• Не прокладывайте кабели рядом с движущимися частями
• Оставьте запас длины для удобства демонтажа

Заключение

Правильная распиновка андроид магнитолы — ключ к стабильной работе устройства и качественному звуку в автомобиле. Следуя ISO-стандарту и цветовой маркировке проводов, вы сможете самостоятельно установить Android-магнитолу без риска повреждения оборудования.

Помните главные правила: желтый провод — постоянное питание, красный — через зажигание, соблюдайте полярность динамиков и обеспечьте надежное заземление. При возникновении сложностей с нестандартной проводкой автомобиля используйте мультиметр для проверки напряжений и схемы подключения конкретной модели авто.

Готовы к установке? Проверьте наличие всех необходимых инструментов, изучите схему вашего автомобиля и приступайте к апгрейду вашей аудиосистемы. Делитесь результатами и задавайте вопросы в комментариях!
